Osie podstawowe: X i Y – fundamenty dokładnego gięcia

Precyzja zaczyna się od podstaw

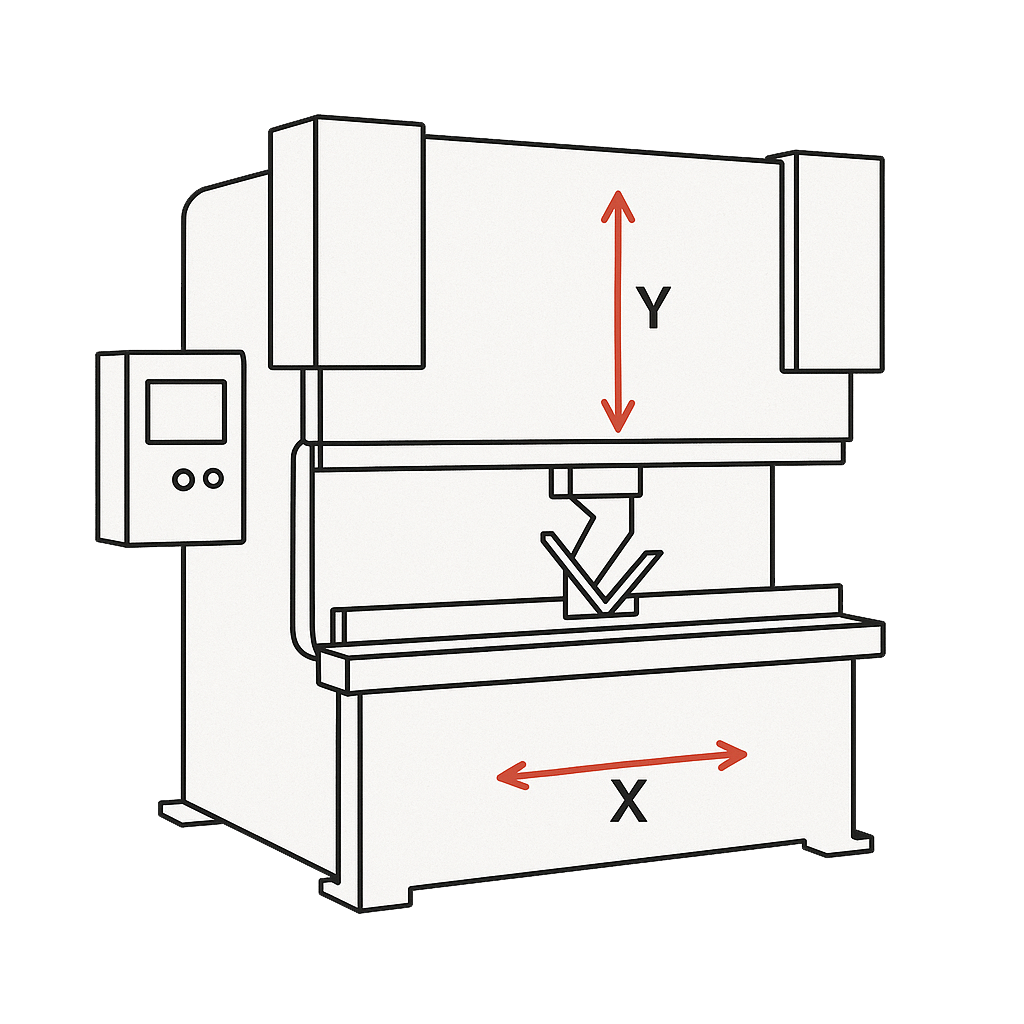

W prasach krawędziowych kluczową rolę w procesie gięcia odgrywają dwie podstawowe osie: X i Y. To one decydują o tym, gdzie znajdzie się arkusz blachy oraz jak dokładnie zostanie ugięty. Dobrze skonfigurowane osie X i Y są fundamentem precyzyjnego i powtarzalnego procesu produkcji.

Oś Y – kontrola nad belką gnącą

Oś Y steruje ruchem belki gnącej, czyli górnej części prasy, która dociska blachę do narzędzia dolnego (matrycy). To właśnie ruch osi Y decyduje o kącie gięcia.

🔹 Jak działa oś Y?

Porusza belką gnącą w górę i w dół.
Wpływa na głębokość docisku i kąt zagięcia.
W nowoczesnych prasach często rozdzielona na Y1 i Y2, co pozwala na niezależne sterowanie lewą i prawą stroną belki (ważne przy gięciu długich elementów).

🔹 Dlaczego precyzja osi Y jest kluczowa?

Nawet minimalne odchylenie w ruchu osi Y może spowodować nieprawidłowy kąt gięcia.
W nowoczesnych systemach sterowania CNC belka gnąca jest regulowana z dokładnością do setnych części milimetra, co pozwala na zachowanie wysokiej powtarzalności procesu.

Oś X – precyzyjne pozycjonowanie tylnego zderzaka

Tylne zderzaki w prasie krawędziowej służą do ustawiania arkusza blachy w odpowiedniej pozycji przed gięciem. Oś X odpowiada za ich ruch w przód i w tył.

🔹 Jak działa oś X?

Steruje położeniem tylnego zderzaka w kierunku poziomym (do przodu i do tyłu).
Określa, w którym miejscu blacha zostanie zagięta.
Wpływa na dokładność powtarzalnych gięć.

🔹 Jakie korzyści daje dobrze ustawiona oś X?
✅ Dokładne gięcie w tym samym miejscu – minimalizuje błędy pozycji arkusza.
✅ Szybka produkcja seryjna – automatyczne pozycjonowanie pozwala na szybkie i powtarzalne gięcie wielu elementów.
✅ Kompatybilność z bardziej zaawansowanymi osiami – np. X1/X2 (niezależne sterowanie lewym i prawym zderzakiem) pozwala na jeszcze większą precyzję w produkcji.

Przykłady zastosowań osi X i Y w praktyce

🏭 Produkcja precyzyjnych elementów – oś Y zapewnia dokładne kąty gięcia, a oś X umożliwia precyzyjne ustawienie blachy, co jest kluczowe w seryjnej produkcji.
🔩 Obróbka długich elementów – oś Y1/Y2 eliminuje problem nierównego gięcia, a oś X pozwala na dokładne pozycjonowanie materiału.
🚀 Automatyzacja gięcia – w połączeniu z nowoczesnym sterowaniem CNC osie X i Y sprawiają, że prasa może działać z minimalnym udziałem operatora.

Podsumowanie

Osie X i Y są podstawą każdej prasy krawędziowej. Odpowiadają za dokładność pozycjonowania blachy oraz precyzję samego gięcia. W kolejnych wpisach omówimy bardziej zaawansowane osie, które dodatkowo zwiększają możliwości maszyn.
